Охлаждение промышленного оборудования – критически важный процесс для многих предприятий, особенно металлургической и промышленной отрасли. В основе систем охлаждения часто используется градирня – устройство для эффективного отвода избыточного тепла. Корректный выбор градирен позволит не только гарантировать стабильную работу техники, но и избежать миллионных переплат в будущем.
Какие бывают градирни: открытые, закрытые, гибридные
Выбор типа градирни напрямую влияет на эффективность охлаждения, эксплуатационные расходы и требуемые инвестиции.
Открытые (испарительные) градирни
Эти установки охлаждают воду за счёт прямого контакта с воздухом и частичного испарения. Нагретый воздух удаляется вентиляторами. К преимуществам открытых градирен относится низкая цена оборудования, высокая эффективность охлаждения (до 5-7°C ниже температуры воздуха), небольшие эксплуатационные расходы на электроэнергию. Поставка градирни этого типа будет оправдана для предприятий энергетического, металлургического сектора, а также объектов химической промышленности.

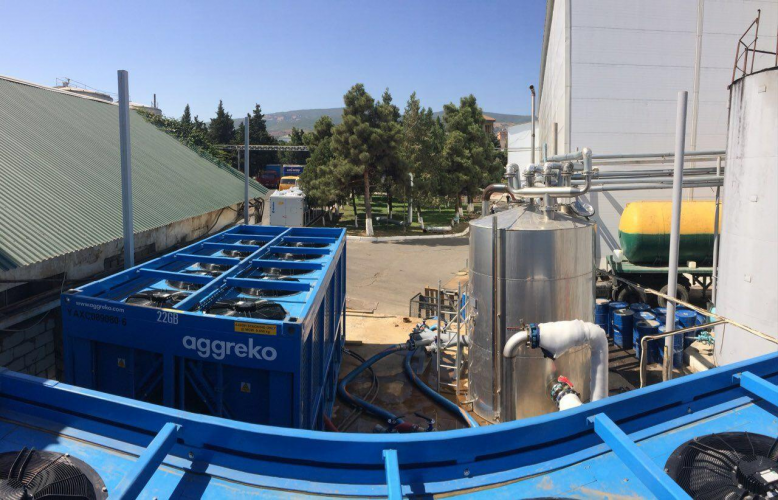

Закрытые (сухие) градирни / драйкулеры
В этом случае охлаждение происходит без прямого контакта воды с воздушной средой. Она циркулирует по замкнутому контуру внутри теплообменных элементов (трубок), которые обдуваются воздухом. Преимущество установок в том, что полностью исключается испарение воды (не требуется подпитка), отсутствует загрязнение охлаждающей воды, минимальные затраты на водоподготовку, предусмотрена возможность работы с незамерзающими жидкостями.
Недостаток закрытых градирен в их высокой стоимости, цена в 1,5-2 раза выше чем за открытые испарители. Применяются такие градирни на предприятиях пищевой промышленности, на фармацевтических предприятиях, на машиностроительных заводах, а также там, где важна чистота охлаждающей жидкости.
Гибридные градирни
В этом оборудовании комбинируются элементы открытых и закрытых градирен. Оно может работать в сухом режиме (как драйкулер) при низких температурах воздуха, переключаясь на испарительное охлаждение в жаркий период для достижения более низких температур. К преимуществам этих градирен относится оптимальное сочетание эффективности охлаждения и экономии воды. Её потребление, по сравнению с открытыми градирнями снижается на 70-80%. Недостаток такой техники в сложности её конструкции и достаточно высокой стоимости. Учитывая это, поставка градирни гибридного типа осуществляется на объекты с переменной тепловой нагрузкой и строгими требованиями к водопотреблению.
Как рассчитать нужную производительность?
Точный расчёт производительности градирни – основа её эффективной работы и залог того, что заказчик не переплачивает за избыточную мощность или не столкнётся с недостаточным охлаждением. Формула для расчёта тепловой нагрузки Q градирни имеет следующий вид: Q = G × c × Δt. Здесь:
-
Q – количество тепла, которое необходимо отвести от охлаждаемого оборудования в МВт;
-
G – объем воды, который градирня должна охлаждать за единицу времени, измеряется в м³/ч;
-
C – теплоёмкость воды: 4,187 кДж/кг·°C;
-
Δt – разница температур воды при входе в градирню и на её выходе.
Из этой формулы производительность градирни рассчитывается следующим образом: G = Q / c × Δt. Например, для отвода 2 МВт тепловой энергии при разнице температур 10°C потребуется градирня с производительностью 47,8 л/с или около 172 м³/ч.
Сколько стоит доставка и монтаж?
Поставка градирни — это не только стоимость самого оборудования, но и сопутствующие затраты.
-
Цена оборудования – зависит от типа, мощности, производителя и комплектации. Стоимость транспортировки может составлять 5-15% от цены оборудования.
-
Монтаж – сложность монтажа определяется видом градирни, её размерами и необходимостью применения специализированного оборудования. Стоимость монтажных работ составляет около 10-25% от цены оборудования.
-
Фундамент и инженерные сети – требуется подготовка основания (фундамент) и подведение трубопроводов, электропитания для вентиляторов и насосов, а также системы водоподготовки для открытых градирен. Эти затраты могут составлять 5-15% от общей стоимости проекта.
-
Пусконаладочные работы – наладка оборудования, проверка режимов работы, обучение персонала стоит порядка 2-5% от стоимости техники.
-
Проектирование и согласование – разработка проектной документации, прохождение экспертиз может стоить 5-10% от цены оборудования.
Важные моменты при заключении договора
Корректно составленный договор на поставку градирни поможет избежать рисков и переплат. В нём должно быть чётко прописано следующее:
-
технические параметры градирни;
-
сроки поставки и монтажа;
-
гарантийные обязательства;
-
условия оплаты;
-
комплектность поставки;
-
ответственность сторон;
-
наличие разрешительной документации (сертификаты соответствия, заключения экспертиз).
Подводя итоги
Корректно спланированная поставка градирни – это не только выбор модели, но и точный расчёт производительности, оценка всех затрат и соблюдение проектных требований. Открытые модели дешевле, но требуют более частого обслуживания. Закрытые – дороже, но безопаснее и долговечнее. Не стоит забывать и о резервном питании – дизельные генераторы помогут избежать простоев и защитить оборудование. Сопоставляя все параметры, можно выбрать надёжное решение без лишних расходов.
